Mitsubishi FX 시리즈 PLC는 제조업 및 자동화 산업에서 널리 사용되는 소형 PLC(Program Logic Controller)로, 프로그래머블 논리 제어 기능을 제공해 다양한 자동화 작업을 효율적으로 처리할 수 있습니다. FX 시리즈는 사용자 친화적인 설계와 뛰어난 성능을 자랑하며, 입출력(I/O) 모듈, 확장 모듈 등 다양한 주변 장치를 활용하여 시스템을 유연하게 확장할 수 있어요. Mitsubishi FX 시리즈 PLC의 기본 설정 방법을 상세히 설명하여 초보자도 쉽게 따라할 수 있도록 돕겠습니다.
1. Mitsubishi FX 시리즈 PLC란?
Mitsubishi FX 시리즈는 소형 PLC 중에서도 고성능을 자랑하며, 다양한 산업 현장에서 널리 사용되고 있습니다. 특히 소규모 자동화 시스템에 적합하며, 컴팩트한 크기와 유연한 확장성 덕분에 제한된 공간에서도 사용할 수 있습니다. 이 시리즈는 프로그래밍이 간단하고, 기본적인 논리 연산부터 복잡한 자동화 제어까지 가능해 다양한 애플리케이션에 활용할 수 있습니다.
주요 특징
- 고성능 프로세서: 빠른 처리 속도를 자랑하여 실시간 제어에 적합
- 확장성: I/O 모듈, 아날로그 입력/출력 모듈, 통신 모듈 등 확장 가능
- 다양한 통신 방식 지원: RS-232, USB, Ethernet 등
- 사용자 친화적 프로그래밍 환경: GX Works2 또는 GX Developer 소프트웨어를 통해 프로그래밍 가능
2. 설정 전 준비 사항
Mitsubishi FX 시리즈 PLC를 설정하기 전에 몇 가지 필수 준비물을 확인해야 합니다. 올바른 준비를 통해 설정 절차를 원활하게 진행할 수 있습니다.
필요한 준비물
- PLC 본체: Mitsubishi FX 시리즈 PLC (FX3U, FX3G 등)
- 프로그래밍 소프트웨어: GX Works2 또는 GX Developer (Mitsubishi Electric에서 다운로드 가능)
- PC 및 통신 케이블: PC와 PLC를 연결하기 위한 USB 또는 RS-232 통신 케이블
- 전원 공급 장치: PLC의 전원을 안정적으로 공급하기 위한 장치
- 입출력 장치: 스위치, 센서, 릴레이 등 연결할 I/O 장치
이 모든 준비물이 제대로 준비되었는지 확인한 후 본격적인 설정에 들어가야 합니다.

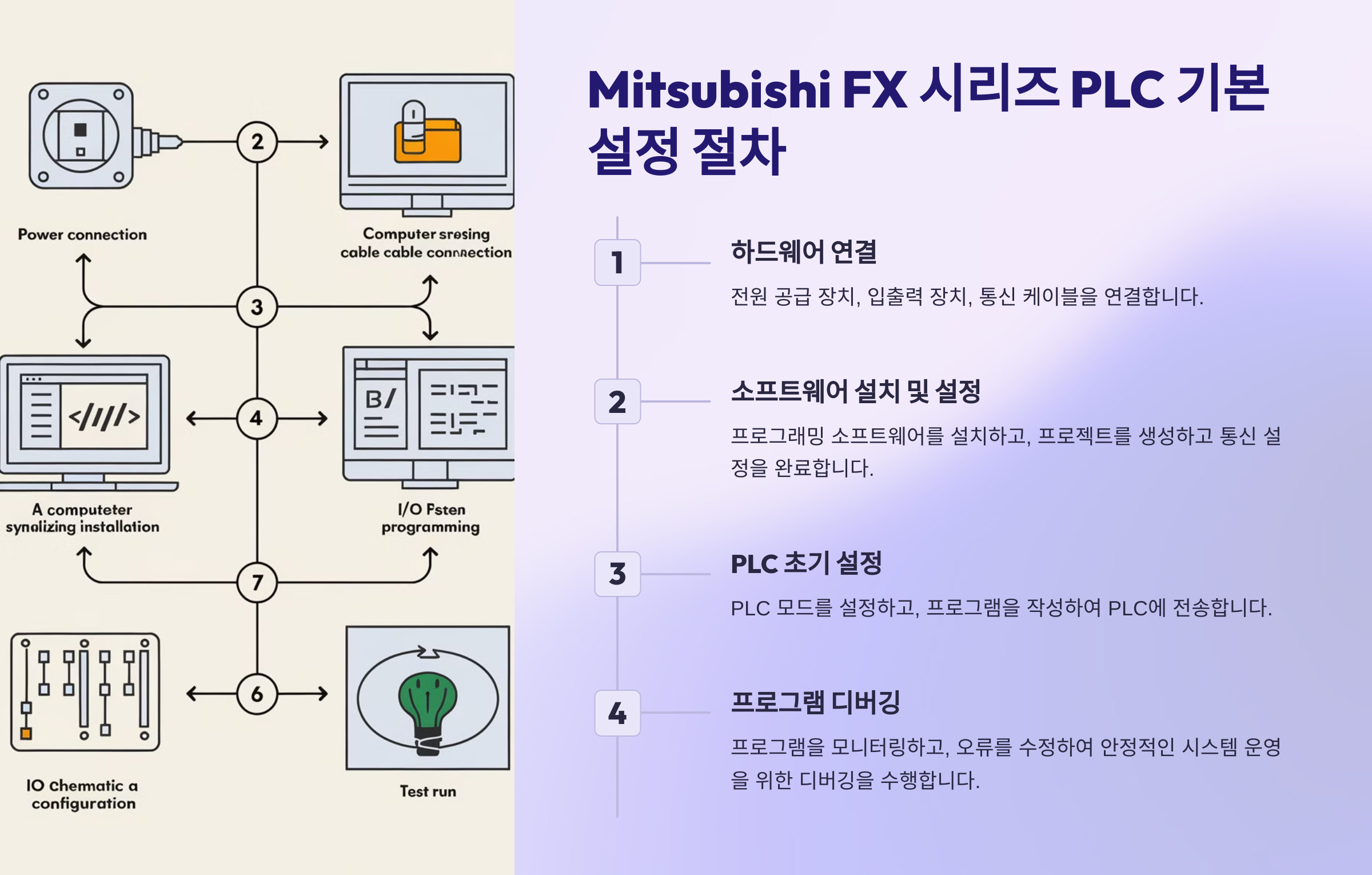

3. Mitsubishi FX 시리즈 PLC 기본 설정 절차
Mitsubishi FX 시리즈 PLC의 설정 절차는 크게 하드웨어 연결, 소프트웨어 설정, 프로그램 작성 및 디버깅으로 나눌 수 있습니다. 각 단계는 정확한 절차를 요구하므로 세심한 주의가 필요합니다.
3.1 하드웨어 연결
- 전원 공급 장치 연결: PLC에 전원을 연결합니다. 보통 AC 220V 또는 DC 24V를 사용하는데, 정확한 전압은 PLC 모델에 따라 다르니 매뉴얼을 확인하세요.
- 입출력 장치 연결: 사용하려는 센서, 스위치, 릴레이와 같은 I/O 장치를 PLC의 I/O 모듈에 연결합니다. 이를 통해 외부 입력 신호를 PLC가 감지하고, 프로그래밍된 명령에 따라 출력 장치를 제어할 수 있습니다.
- 통신 케이블 연결: PLC와 PC를 USB 또는 RS-232 케이블로 연결합니다. 연결이 정상적으로 이루어지면 통신 설정 단계에서 이 연결을 통해 데이터를 주고받을 수 있습니다.
3.2 소프트웨어 설치 및 설정
- 프로그래밍 소프트웨어 설치: Mitsubishi에서 제공하는 GX Works2 또는 GX Developer 소프트웨어를 설치합니다. 이 소프트웨어는 PLC 프로그램 작성 및 전송, 디버깅을 위해 필수적으로 사용됩니다.
- 소프트웨어 실행 및 프로젝트 생성: 소프트웨어를 실행한 후 "새 프로젝트"를 선택합니다. 이때 사용하는 PLC 모델(FX3U, FX3G 등)을 선택해야 합니다.
- 통신 설정: PLC와 PC 간의 통신 설정을 해야 합니다. 통신 방식은 USB 또는 RS-232를 선택할 수 있으며, 통신 포트 번호와 통신 속도를 설정합니다.
- USB 통신: 연결된 USB 포트를 확인한 후 선택합니다.
- RS-232 통신: Baud rate, 데이터 비트 등 통신 설정을 조정합니다. 기본 Baud rate는 9600bps가 일반적입니다.
- 연결 테스트: 설정이 완료되면 "연결 테스트" 기능을 이용해 PLC와 PC 간의 통신이 정상적으로 이루어지는지 확인합니다. 만약 통신 오류가 발생하면 케이블 연결 및 통신 포트 설정을 다시 점검해야 합니다.
3.3 PLC 초기 설정
- PLC 모드 설정: 프로그램을 작성할 때는 PLC를 "STOP 모드"로 설정합니다. 프로그램 작성이 완료되면 "RUN 모드"로 변경하여 실행합니다.
- 프로그램 작성: 사용하려는 제어 프로그램을 작성합니다. 일반적으로 래더 다이어그램(Ladder Diagram) 형식으로 작성되며, 이를 통해 입력 조건에 따른 출력을 제어할 수 있습니다.
- 예시: 버튼이 눌렸을 때 모터가 작동하도록 설정할 수 있습니다.
- 프로그램 전송: 프로그램 작성이 완료되면 "프로그램 전송" 버튼을 클릭하여 작성한 프로그램을 PLC에 전송합니다. 전송이 완료되면 PLC가 해당 프로그램을 실행합니다.
3.4 프로그램 디버깅
- 실시간 모니터링: 소프트웨어의 모니터링 기능을 사용하여 프로그램이 의도한 대로 작동하는지 실시간으로 확인할 수 있습니다. 예를 들어, 특정 입력 신호가 들어올 때 PLC가 적절한 출력을 내는지 모니터링합니다.
- 디버깅 및 수정: 프로그램이 의도대로 동작하지 않거나 오류가 발생하면, 문제점을 찾아 수정하고 다시 프로그램을 전송합니다. 이 과정을 통해 안정적으로 시스템을 운영할 수 있습니다.
4. 최종 정리
Mitsubishi FX 시리즈 PLC는 강력한 성능과 확장성을 갖춘 PLC로, 소규모부터 중대형 자동화 시스템까지 다양한 용도로 사용됩니다. 설정 방법을 통해 PLC의 기본적인 하드웨어 및 소프트웨어 설정을 쉽게 따라 할 수 있습니다.
설정을 완료한 후에는 다양한 제어 프로그램을 작성하여 실제로 시스템을 제어해보는 것이 중요해요. 이후에는 PLC의 고급 기능을 활용한 네트워크 통신, HMI 연동, 아날로그 제어 등 심화된 기술을 익히는 것이 추천됩니다.
5. 자주 묻는 질문 (FAQ)
Q1. FX 시리즈 PLC의 통신 속도를 어떻게 설정하나요?
A. 통신 속도는 PLC와 PC 간의 통신 설정에서 조정할 수 있습니다. Baud rate는 일반적으로 9600bps로 설정되지만, 필요에 따라 변경할 수 있습니다.
Q2. 프로그램 전송 후 PLC가 작동하지 않는 이유는 무엇인가요?
A. 프로그램 전송 후에도 PLC가 작동하지 않으면, 먼저 PLC가 "RUN 모드"로 설정되어 있는지 확인하세요. 또한, 프로그램 작성 과정에서 논리적 오류가 있는지 점검하고, 입출력 장치 연결 상태도 확인해야 합니다.
Q3. GX Works2와 GX Developer의 차이점은 무엇인가요?
A. GX Works2는 최신 버전의 소프트웨어로, 더 많은 기능과 향상된 사용자 인터페이스를 제공합니다. 반면, GX Developer는 이전 버전이지만 여전히 많은 시스템에서 사용되고 있습니다. 기능상 차이가 있으므로 프로젝트 요구에 따라 적합한 소프트웨어를 선택하세요.
Q4. PLC 설정 후 유지보수는 어떻게 하나요?
A. 주기적인 프로그램 점검과 장치 상태 확인이 필수적입니다. 특히, 생산 환경이 변하면 프로그램을 업데이트하고, 센서 및 릴레이 같은 I/O 장치의 상태를 주기적으로 점검해 문제가 발생하지 않도록 관리해야 합니다.
