PLC 작동 원리 간단한 설명과 적용 사례

PLC(Programmable Logic Controller)는 산업 자동화의 중심에 있는 제어 시스템으로, 기계와 장비의 동작을 프로그래밍을 통해 자동으로 제어할 수 있게 해줍니다. PLC는 다양한 입력 신호를 처리하고, 프로그래밍된 로직에 따라 적절한 출력 신호를 보내는 과정을 반복하면서 자동화 시스템을 운영하죠. 이번에는 PLC의 작동 원리와 그 원리가 실제로 어떻게 적용되는지 구체적인 사례를 통해 쉽게 설명해보도록 하겠습니다.

---

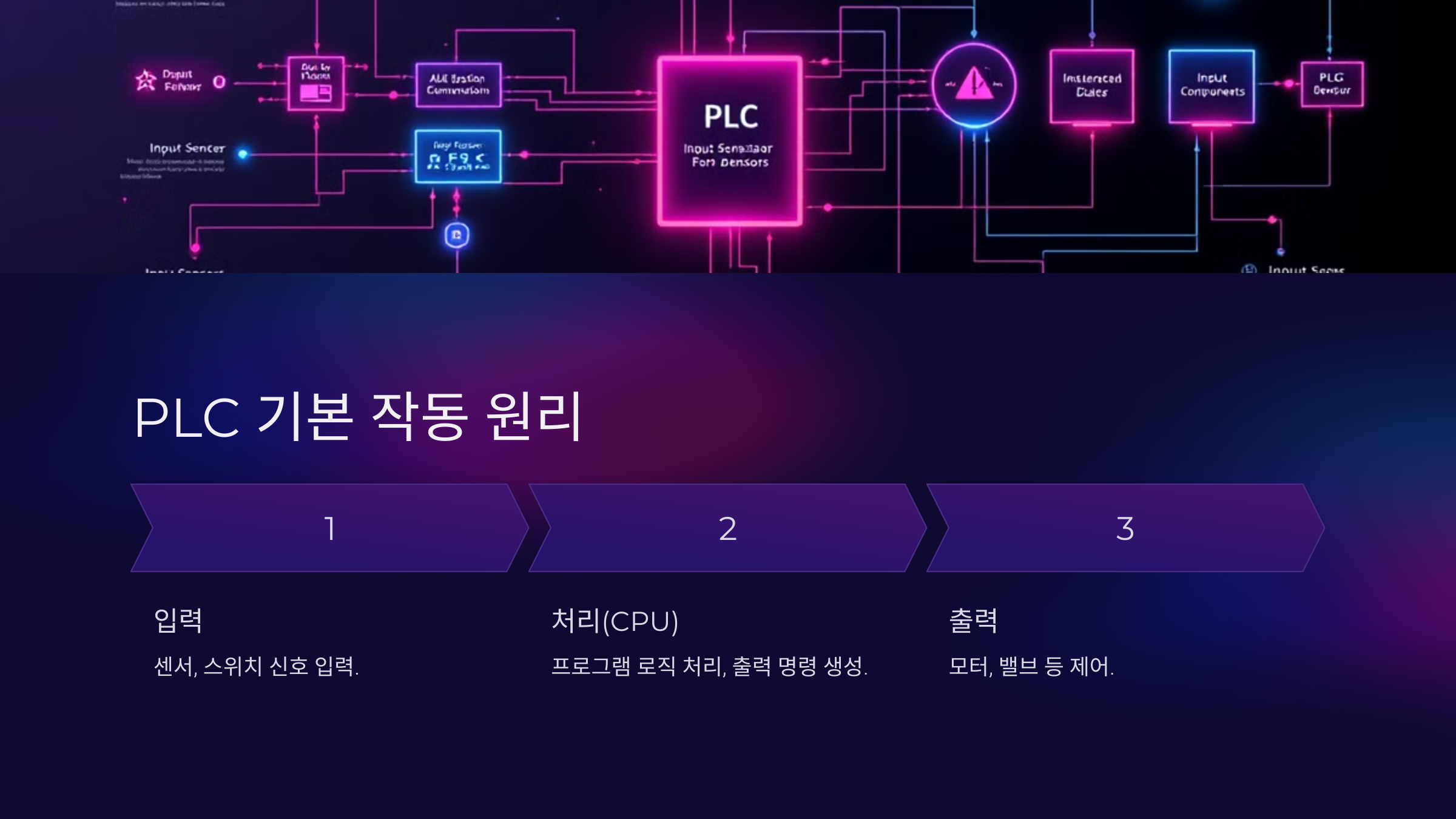

1. PLC의 기본 작동 원리

1-1. PLC의 구성 요소

PLC는 크게 입력부, 처리부(CPU), 출력부로 나눌 수 있습니다. 각 요소는 다음과 같은 역할을 합니다.

1. 입력부(Input Section):
   • 센서나 스위치 같은 입력 장치로부터 신호를 받아들입니다.
   • 이 신호는 디지털 또는 아날로그 형태로 전달되며, PLC의 처리부(CPU)에 의해 해석됩니다.
2. 처리부(CPU, Central Processing Unit):
   • 입력부에서 받은 신호를 프로그램된 로직에 따라 처리합니다.
   • 미리 프로그래밍된 제어 로직에 따라 적절한 출력 명령을 생성합니다.
3. 출력부(Output Section):
   • 처리부에서 생성된 명령을 모터, 밸브, 램프와 같은 출력 장치로 보내어 물리적 동작을 제어합니다.
   • 이를 통해 기계가 실제로 동작하거나 작동을 멈추게 됩니다.

1-2. PLC의 스캔 사이클 🔄

PLC는 스캔 타임(scan time)이라는 개념을 바탕으로 일정한 주기로 입력을 받아 처리한 후 출력을 내보냅니다. 하나의 스캔 주기는 다음 세 단계로 이루어집니다.

1. 입력 판독(Input Read): PLC가 모든 입력 장치에서 신호를 읽습니다.
2. 프로그램 실행(Program Execution): 입력 신호를 바탕으로 프로그램된 로직을 실행합니다.
3. 출력 전달(Output Write): 프로그램 실행 결과에 따라 출력 장치로 명령을 전송합니다.

스캔 타임은 보통 밀리초 단위로 매우 짧기 때문에 실시간으로 빠르게 변화하는 자동화 시스템에서도 원활하게 작동할 수 있습니다.

---

2. PLC의 프로그래밍 언어

PLC는 다양한 프로그래밍 언어를 지원하며, 가장 널리 사용되는 몇 가지 언어는 다음과 같습니다.

2-1. LD (Ladder Diagram, 래더 다이어그램)

• LD는 가장 기본적이고 직관적인 릴레이 논리 기반의 프로그래밍 언어입니다.
• 그래픽적인 표현을 통해 스위치나 릴레이의 상태를 쉽게 제어할 수 있어 초보자에게도 매우 친숙합니다.

2-2. FBD (Function Block Diagram)

• FBD는 기능 블록을 연결하여 프로그램을 구성하는 방식으로, 주로 신호 처리와 프로세스 제어를 쉽게 구현할 수 있습니다.
• 블록 다이어그램 형태로 표현되므로 복잡한 제어 논리를 시각적으로 표현하기 좋습니다.

2-3. ST (Structured Text)

• ST는 고급 프로그래밍을 위한 언어로, 텍스트 기반의 코드로 작성됩니다.
• 고도의 논리적 계산이나 복잡한 알고리즘을 구현할 때 주로 사용됩니다.

---

3. PLC의 적용 사례

3-1. 공장 자동화 🚗

PLC는 주로 자동차 제조와 같은 공장 자동화 시스템에서 널리 사용됩니다. 예를 들어, 조립 라인에서 각 작업 단계를 제어하는 데 PLC가 사용됩니다. 자동차의 차체가 로봇 팔에 의해 용접되는 과정에서 각 로봇 팔이 정확한 타이밍에 작동할 수 있도록 PLC가 센서 신호를 처리하고 제어 명령을 보냅니다.

• 입력: 로봇의 위치 센서, 작업 완료 신호
• 처리: 프로그램된 로직에 따라 작업 단계 진행
• 출력: 로봇 팔의 동작 제어, 컨베이어벨트 동작 조절

3-2. 건물 관리 시스템 (BMS) 🏢

PLC는 빌딩 자동화 시스템에서도 중요한 역할을 합니다. 조명, 에어컨, 엘리베이터 등의 장비를 제어하여 에너지 효율성을 높이고 편의성을 제공합니다.

• 입력: 조명 스위치, 온도 센서, 사람의 움직임을 감지하는 센서
• 처리: 설정된 온도나 조도에 맞춰 장비 제어
• 출력: 조명 켜기/끄기, 냉난방 장치 가동, 엘리베이터 호출 제어

3-3. 교통 신호 제어 🚦

교차로의 신호등 제어 역시 PLC가 담당할 수 있습니다. 센서로 차량의 흐름을 파악하고, 교통 상황에 맞게 신호등을 제어합니다. 이를 통해 교통 흐름을 원활하게 하고 교차로에서의 사고를 줄일 수 있습니다.

• 입력: 차량 감지 센서, 보행자 버튼
• 처리: 차량 흐름에 맞춘 신호등 제어 알고리즘
• 출력: 신호등 색상 변경, 보행 신호 제공

---

4. PLC의 장점과 단점 ⚖️

4-1. PLC의 장점 ✅

• 견고함: PLC는 산업 환경에서도 견딜 수 있도록 설계되어 고온, 진동, 먼지에 강합니다.
• 유연성: 프로그램 변경이 가능하여 다양한 시스템에 빠르게 적용할 수 있습니다.
• 모듈화: 필요에 따라 모듈을 추가하거나 교체할 수 있어 확장성과 유지보수가 뛰어납니다.

4-2. PLC의 단점 🚫

• 고비용: 초기 설치 비용이 높고, 복잡한 시스템일수록 비용이 증가할 수 있습니다.
• 복잡한 프로그래밍: 고급 기능을 사용하려면 전문적인 프로그래밍 지식이 필요합니다.
• 처리 한계: 매우 고속의 데이터 처리나 복잡한 알고리즘 구현에는 한계가 있을 수 있습니다.

---

5. PLC 시스템 도입 시 고려 사항

PLC를 도입할 때에는 다음과 같은 사항들을 고려해야 합니다.

1. 프로세스 복잡성: 자동화할 프로세스의 복잡도에 따라 PLC 시스템의 사양을 선택해야 합니다.
2. 확장성: 장비나 공정이 확장될 가능성이 있는 경우, 모듈 추가가 용이한 PLC를 선택하는 것이 좋습니다.
3. 유지보수 비용: 유지보수에 소요되는 비용과 시간도 도입 전에 검토해야 합니다.
4. 기술 지원: PLC 제조사의 기술 지원 및 교육 프로그램도 고려해야 장기적인 유지보수에 유리합니다.

---

PLC의 미래 가능성

PLC는 산업 자동화에서 중요한 역할을 담당하며, 앞으로도 산업 4.0 및 IoT 기술과 결합하여 더욱 발전할 것입니다. 공장 자동화뿐만 아니라 스마트 팩토리, 스마트 시티 등의 프로젝트에서도 PLC의 역할은 점점 커지고 있습니다. 초보자부터 전문가까지 누구나 PLC를 통해 더 나은 자동화 시스템을 구축할 수 있으며, 그 잠재력은 무한합니다. 🌟

PLC를 처음 접한다면 초보자를 위한 기초 설명서를 먼저 읽어보는 것이 도움이 될 것 입니다.

✔ PLC란? 초보자를 위한 기초 설명서

---

Q&A 섹션

Q1: PLC는 일반 컴퓨터와 무엇이 다른가요?
A1: PLC는 일반 컴퓨터와 달리 산업 환경에 적합하도록 설계되었으며, 고온, 먼지, 진동 같은 열악한 조건에서도 견딜 수 있습니다. 또한, 실시간 제어에 특화되어 있어 빠르고 안정적인 제어 작업을 수행합니다.

Q2: PLC 프로그래밍 언어 중 어떤 것이 초보자에게 가장 적합한가요?
A2: 래더 다이어그램(LD)은 시각적으로 직관적이어서 초보자들이 배우기 쉽습니다. 스위치와 릴레이의 논리를 쉽게 표현할 수 있어 첫걸음을 떼기에 좋습니다.

Q3: PLC는 어디서 주로 사용되나요?
A3: 주로 자동차 제조, 공장 자동화, 건물 관리 시스템(BMS), 교통 제어 시스템 등에서 사용됩니다. 그 외에도, 식음료 제조 및 포장 산업 등에서도 PLC는 중요한 역할을 하고 있습니다.

Q4: PLC를 설치하려면 어떤 요소를 고려해야 하나요?
A4: PLC를 설치할 때는 다음과 같은 요소를 고려해야 합니다:

• 프로세스의 복잡성: 제어할 작업의 복잡도에 따라 적절한 PLC 용량을 선택해야 합니다.
• 입출력 장치: 연결할 센서와 액추에이터의 수와 유형을 파악해야 합니다.
• 확장성: 향후 시스템 확장이 필요할 경우를 대비해 확장 가능한 PLC 모델을 선택하는 것이 좋습니다.
• 환경 조건: PLC가 작동할 장소의 온도, 습도, 진동 등을 고려해 내구성 있는 제품을 선택해야 합니다.

Q5: PLC를 배우기 위한 첫걸음은 무엇인가요?
A5: PLC를 배우기 위한 첫 단계는 기본적인 하드웨어 구성과 래더 다이어그램 같은 간단한 프로그래밍 언어를 이해하는 것입니다. 기초 개념을 익히고, 간단한 ON/OFF 제어 프로그램을 작성해보는 것이 좋은 출발점입니다.
