PLC란? 초보자를 위한 기초 설명서

PLC란? 초보자를 위한 기초 설명서

PLC(Programmable Logic Controller)는 산업 자동화의 핵심 장치로, 다양한 기계 및 시스템을 제어하는 데 사용됩니다. 주로 공장 자동화, 기계 제어, 프로세스 관리 등에서 널리 사용되고 있으며, 컴퓨터와 유사하지만 더욱 견고하고 특화된 기능을 제공하죠. PLC의 기본 개념과 그 작동 원리, 기초적인 활용 방법에 대해 설명하며 초보자도 쉽게 이해할 수 있도록 정리를 한번 해보도록 하겠습니다.



PLC의 정의 및 역할

PLC란?

PLC는 프로그래밍 가능한 논리 제어기(Programmable Logic Controller)의 약자로, 디지털 컴퓨터 기반의 제어 시스템입니다. 센서, 스위치, 모터 등의 장비로부터 데이터를 받아들이고, 프로그래밍된 로직에 따라 특정 동작을 수행합니다.

PLC의 핵심 기능

PLC는 자동화된 공정을 제어하는 데 중요한 역할을 하며, 주요 기능은 다음과 같습니다:

• 입력 신호 처리: 센서와 같은 외부 입력 장치로부터 데이터를 수집합니다.
• 프로세스 제어: 미리 정의된 프로그램에 따라 입력 신호를 처리하고 제어합니다.
• 출력 신호 전달: 처리된 정보를 바탕으로 모터나 밸브 같은 장비를 제어하여 물리적인 동작을 수행합니다.

PLC의 역사와 발전

PLC는 1960년대 후반 제너럴 모터스(General Motors)의 공장 자동화를 위해 개발되었습니다. 초기에는 릴레이 시스템을 대체하기 위해 도입되었지만, 시간이 지나면서 더 복잡하고 다양한 산업 자동화 시스템에서 필수적인 요소로 자리 잡았습니다.

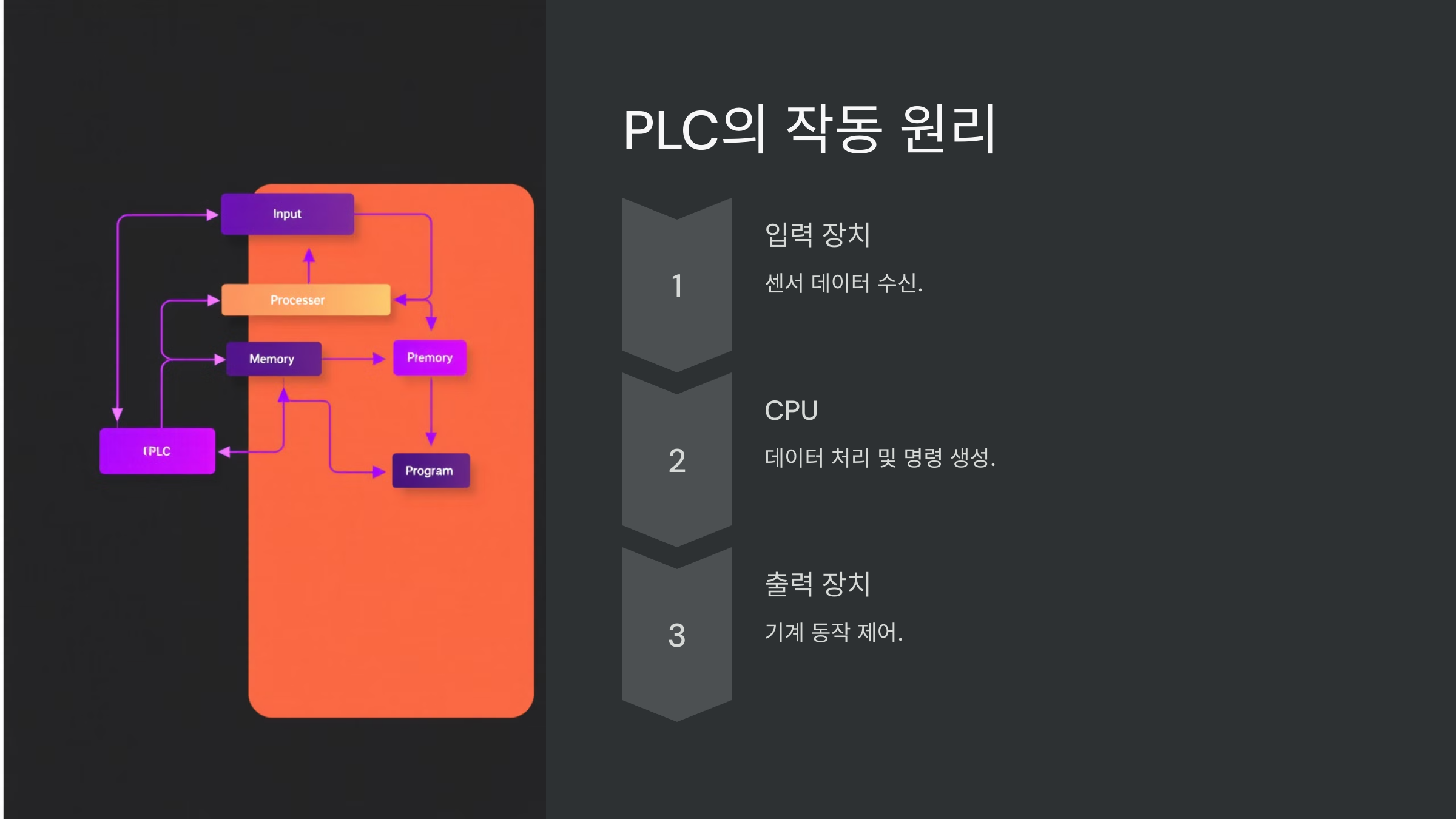

PLC의 작동 원리

PLC의 기본 구조

PLC는 기본적으로 입력 장치, 중앙 처리 장치(CPU), 출력 장치로 구성됩니다.
다음은 PLC의 기본 작동 흐름입니다:

1. 입력 장치(Input): 센서나 스위치 등으로부터 데이터를 수신합니다.
2. CPU: 수집된 데이터를 처리하여 프로그램된 로직에 따라 제어 명령을 생성합니다.
3. 출력 장치(Output): 모터나 램프 등과 같은 장치에 명령을 전달하여 기계 동작을 제어합니다.

PLC의 프로그램 사이클

PLC는 일정한 주기로 프로그램을 반복 실행하는데, 이 주기를 스캔 타임(scan time)이라고 합니다. 스캔 타임은 다음과 같은 과정으로 이루어집니다:

1. 입력 데이터 수집(Input): 외부 장치에서 데이터를 읽어 들입니다.
2. 프로그램 실행(Execution): 입력 데이터를 토대로 프로그램을 실행합니다.
3. 출력 데이터 전달(Output): 프로그램 실행 결과를 출력 장치로 전송하여 기계 동작을 제어합니다.

PLC 프로그래밍 언어

PLC는 여러 가지 프로그래밍 언어를 지원합니다. 가장 널리 사용되는 언어는 LD(Ladder Diagram, 래더 다이어그램)으로, 릴레이 논리와 유사한 방식으로 작동하여 논리적인 제어를 쉽게 표현할 수 있습니다. 그 외에도 ST(Structured Text), FBD(Function Block Diagram), SFC(Sequential Function Chart) 등 다양한 언어가 존재합니다.



PLC의 실제 활용 예시

공장 자동화

PLC는 주로 공장 자동화 시스템에서 사용됩니다. 예를 들어, 자동차 제조 라인에서는 수백 개의 모터와 로봇 팔을 제어하여 정확하게 조립 작업이 이루어지도록 합니다.

건물 관리 시스템 (BMS)

PLC는 건물 관리 시스템에서도 많이 사용됩니다. 에어컨, 조명, 승강기 등을 중앙에서 제어하여 에너지 절감과 운영 효율성을 극대화할 수 있습니다.

교통 신호 제어

교차로의 신호등 시스템도 PLC를 통해 제어됩니다. 각 신호등이 올바르게 작동하여 교통 흐름을 원활하게 유지할 수 있도록 타이머와 센서의 정보를 수집하고 제어합니다.

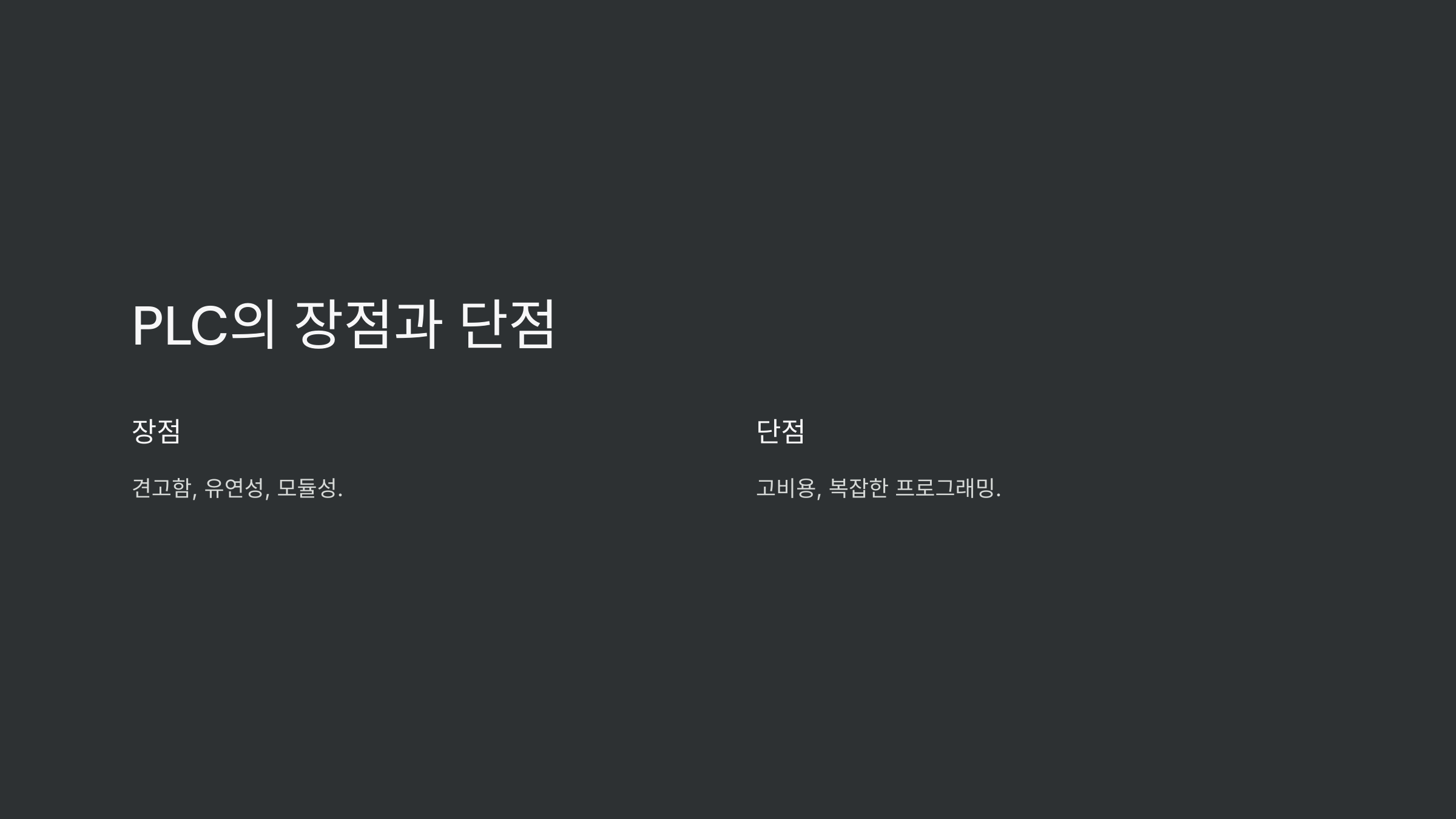

PLC의 장점과 단점

PLC의 장점 ✅

• 견고함: PLC는 산업 환경에서도 오랫동안 견딜 수 있는 강력한 설계를 가지고 있습니다.
• 유연성: 프로그램 변경이 가능하여 다양한 응용 분야에 적합합니다.
• 모듈성: 필요에 따라 모듈을 추가하거나 교체할 수 있어 유지보수가 용이합니다.

PLC의 단점 🚫

• 고비용: 초기 도입 비용이 높으며, 복잡한 시스템에서는 더욱 많은 비용이 소요될 수 있습니다.
• 복잡한 프로그래밍: 고급 제어 작업은 전문 지식이 필요합니다.
• 제한된 성능: 대규모 데이터 처리나 고속 제어 작업에서는 한계가 있을 수 있습니다.



PLC 배우기

PLC에 처음 입문한다면 기본적인 학습 순서를 따르는 것이 중요합니다. 다음 단계별로 학습을 시작할 수 있습니다:

1. PLC 기초 개념 이해: 입출력 신호, PLC 구조 및 작동 원리 학습.
2. 래더 다이어그램 학습: 가장 기본적인 PLC 프로그래밍 언어로, 릴레이 논리를 시각적으로 표현.
3. 기본 제어 프로그램 작성: 단순한 ON/OFF 제어 프로그램을 작성하고 테스트.
4. 실제 프로젝트 적용: 간단한 자동화 시스템을 설계하고 구현하여 실습.
5. 고급 프로그래밍 기법 학습: 타이머, 카운터, 인터럽트 등 더 복잡한 제어 논리를 추가.



PLC의 무한한 가능성

PLC는 산업 자동화와 제어 시스템에서 필수적인 도구로, 그 활용 범위는 점점 더 넓어지고 있죠. 공장 자동화, 건물 관리, 교통 시스템 등 다양한 분야에서 효율성과 생산성을 극대화하는 데 큰 기여를 하고 있습니다. 이제 PLC에 대한 기초 지식을 갖추었으니, 더 심화된 내용과 실제 프로그래밍 실습을 통해 산업 자동화 전문가로 거듭날 수 있지 않을까요.

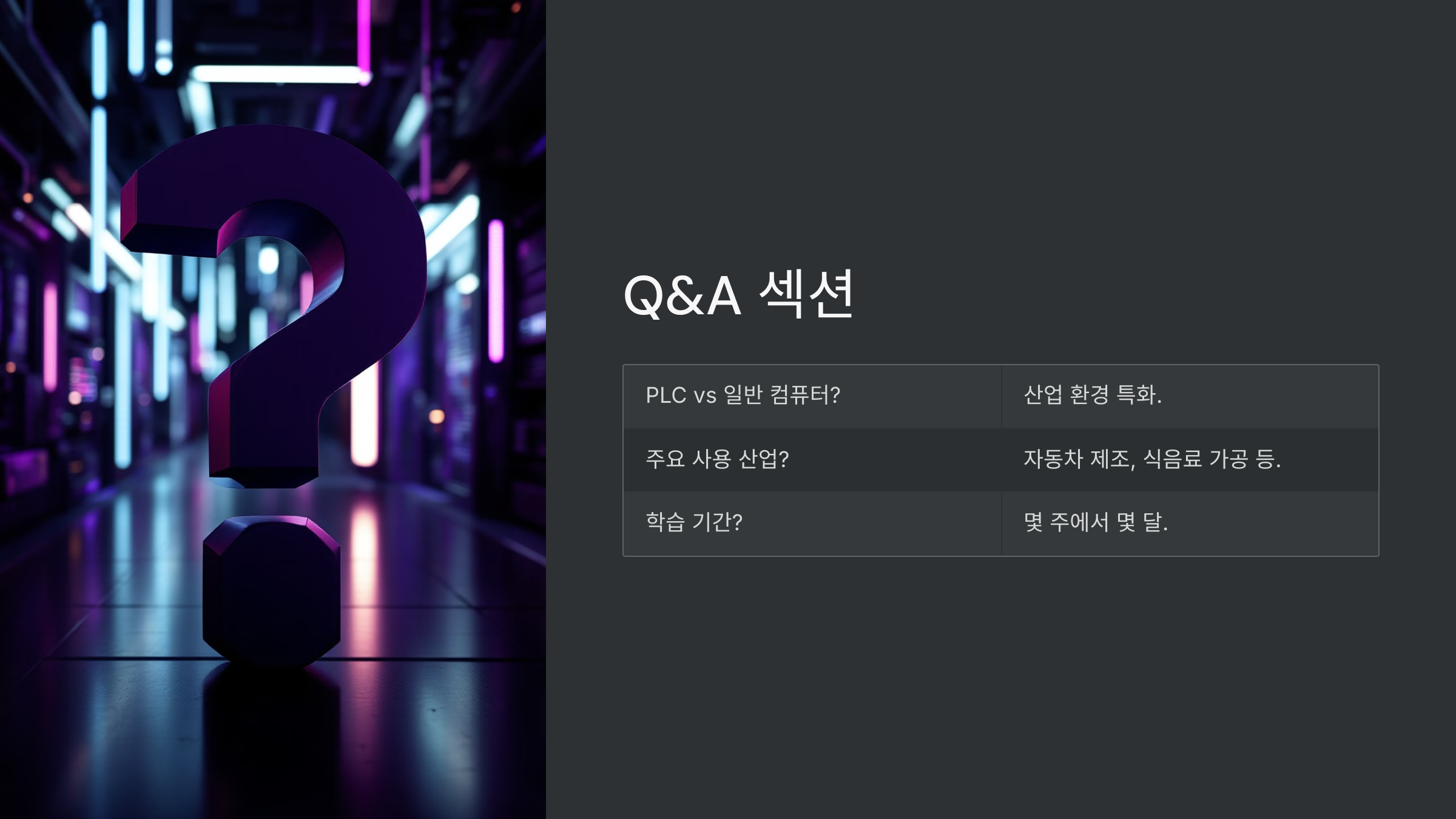

Q&A 섹션

Q1: PLC와 일반 컴퓨터는 어떻게 다른가요?

• A1: PLC는 일반 컴퓨터와 달리 산업 환경에 특화되어 있으며, 고온, 진동, 먼지 등의 조건에서도 견딜 수 있도록 설계되었습니다. 또한, 실시간 제어에 특화된 기능을 갖추고 있습니다.

Q2: PLC는 어떤 산업에서 가장 많이 사용되나요?

• A2: 주로 자동차 제조, 식음료 가공, 전력 관리, 교통 시스템 등에서 사용됩니다. 반복적이고 자동화된 작업이 필요한 모든 산업에서 중요한 역할을 합니다.

Q3: PLC 프로그래밍을 배우는 데 얼마나 걸리나요?

• A3: PLC 기초 프로그래밍을 배우는 데는 보통 몇 주에서 몇 달이 걸립니다. 그러나 고급 기술을 마스터하려면 실습과 경험이 중요합니다.

Q4: PLC를 어디서 구입할 수 있나요?

• A4: PLC는 주로 산업 장비 판매 업체나 온라인 전자 상가에서 구입할 수 있습니다. 일반적으로 Siemens, Allen-Bradley, Mitsubishi 등의 브랜드가 널리 사용됩니다.
