Melsec PLC 타이머 사용 가능한 범위

Melsec PLC 타이머 사용 가능한 범위

PLC(Programmable Logic Controller)는 자동화 시스템에서 중요한 역할을 합니다. 그 중에서도 Melsec PLC는 Mitsubishi에서 제공하는 매우 강력한 제어 시스템으로, 다양한 산업에서 널리 사용되고 있습니다. Melsec PLC에서 사용 가능한 타이머의 수와 그 범위를 설명하고, 각 모델별 차이점을 살펴보겠습니다.



타이머란 무엇인가?

타이머는 PLC에서 시간을 기반으로 하는 작업을 제어하는 중요한 요소입니다. 특정 이벤트가 발생한 후 일정 시간이 지나고 나서 다음 작업을 실행해야 할 때 주로 사용됩니다. 예를 들어, 모터를 5초 동안 작동시키고 꺼지는 기능을 구현할 때 타이머가 필요합니다.

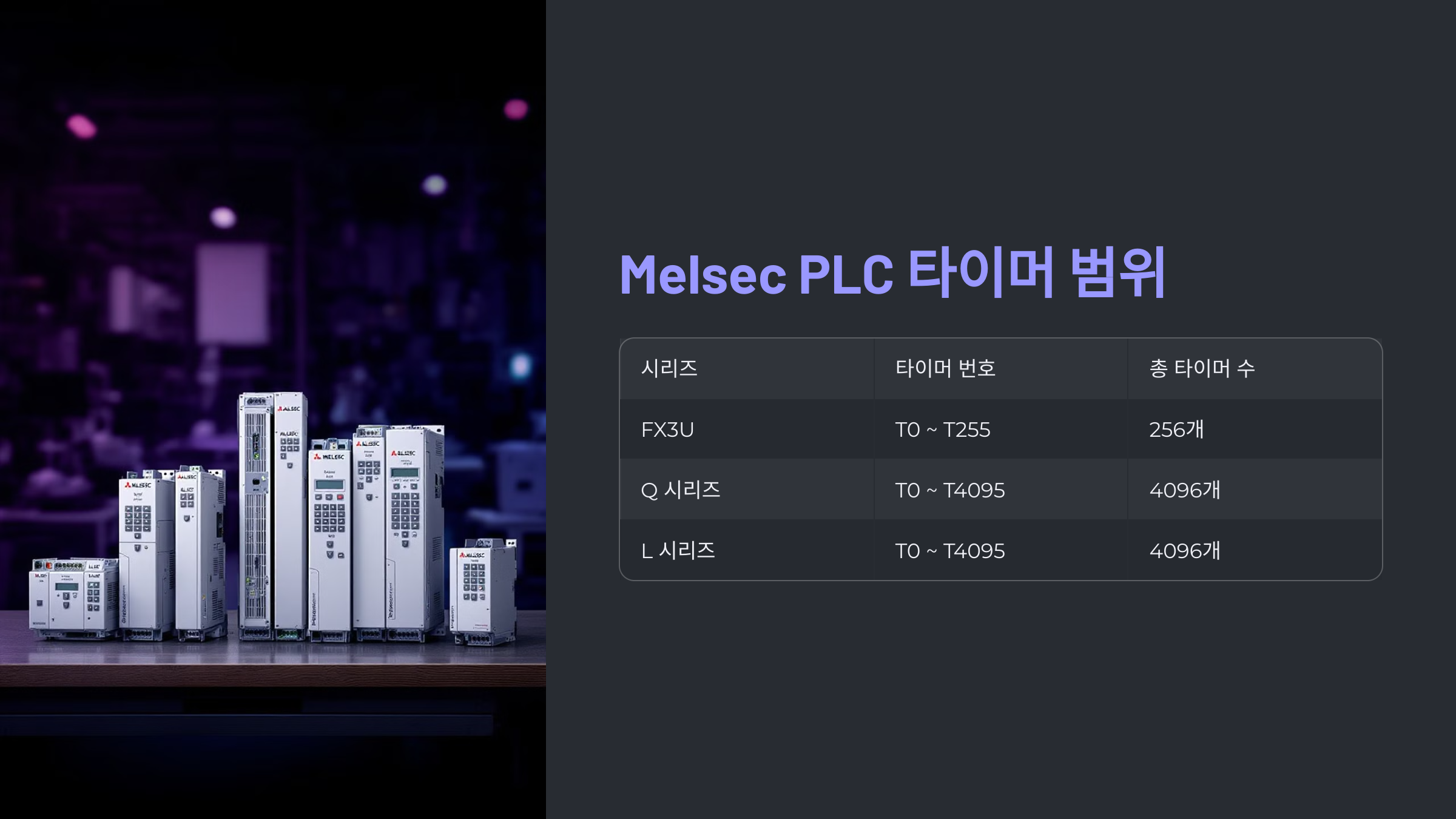

Melsec PLC에서 타이머 사용 범위

1. FX3U 시리즈 타이머 범위

Mitsubishi FX3U 시리즈는 중소형 자동화 시스템에서 많이 사용되며, 타이머는 T0부터 T255까지 사용할 수 있습니다. 따라서 FX3U 시리즈에서 총 256개의 타이머를 사용할 수 있습니다.

반응형

• 타이머 번호: T0 ~ T255
• 총 타이머 수: 256개

2. Q 시리즈 타이머 범위

Mitsubishi Q 시리즈는 대형 시스템에서 주로 사용되며, 더 많은 타이머를 제공합니다. Q 시리즈에서는 T0부터 T4095까지 사용할 수 있으며, 총 4096개의 타이머가 지원됩니다. 이로 인해 대규모 공정 제어에 적합합니다.

• 타이머 번호: T0 ~ T4095
• 총 타이머 수: 4096개

3. L 시리즈 타이머 범위

L 시리즈 PLC는 중대형 규모의 자동화 시스템에 적합하며, Q 시리즈와 비슷한 성능을 제공합니다. 이 시리즈에서도 최대 4096개의 타이머를 사용할 수 있어 대규모 공정에서 유연한 제어가 가능합니다.

• 타이머 번호: T0 ~ T4095
• 총 타이머 수: 4096개



타이머 설정 시 주의할 점

Melsec PLC에서 타이머를 설정할 때 몇 가지 주의할 점이 있습니다.

1. 타이머의 단위: 타이머는 일반적으로 ms(밀리초) 단위로 동작합니다. 설정 시 사용하는 시간 단위를 정확히 이해하고 입력해야 합니다.
2. 타이머 중복 사용 방지: 동일한 타이머 번호를 중복 사용하면 예기치 않은 동작을 유발할 수 있으므로, 각 작업에 맞는 타이머를 적절히 배분하는 것이 중요합니다.
3. 타이머 타입 선택: Melsec PLC에서는 다양한 타입의 타이머를 지원합니다. 일반적인 타이머 외에도 리트레이서블 타이머(retraceable timer)와 같은 특수한 타이머 기능이 있으므로, 필요에 따라 적절한 타이머를 선택하는 것이 좋습니다.

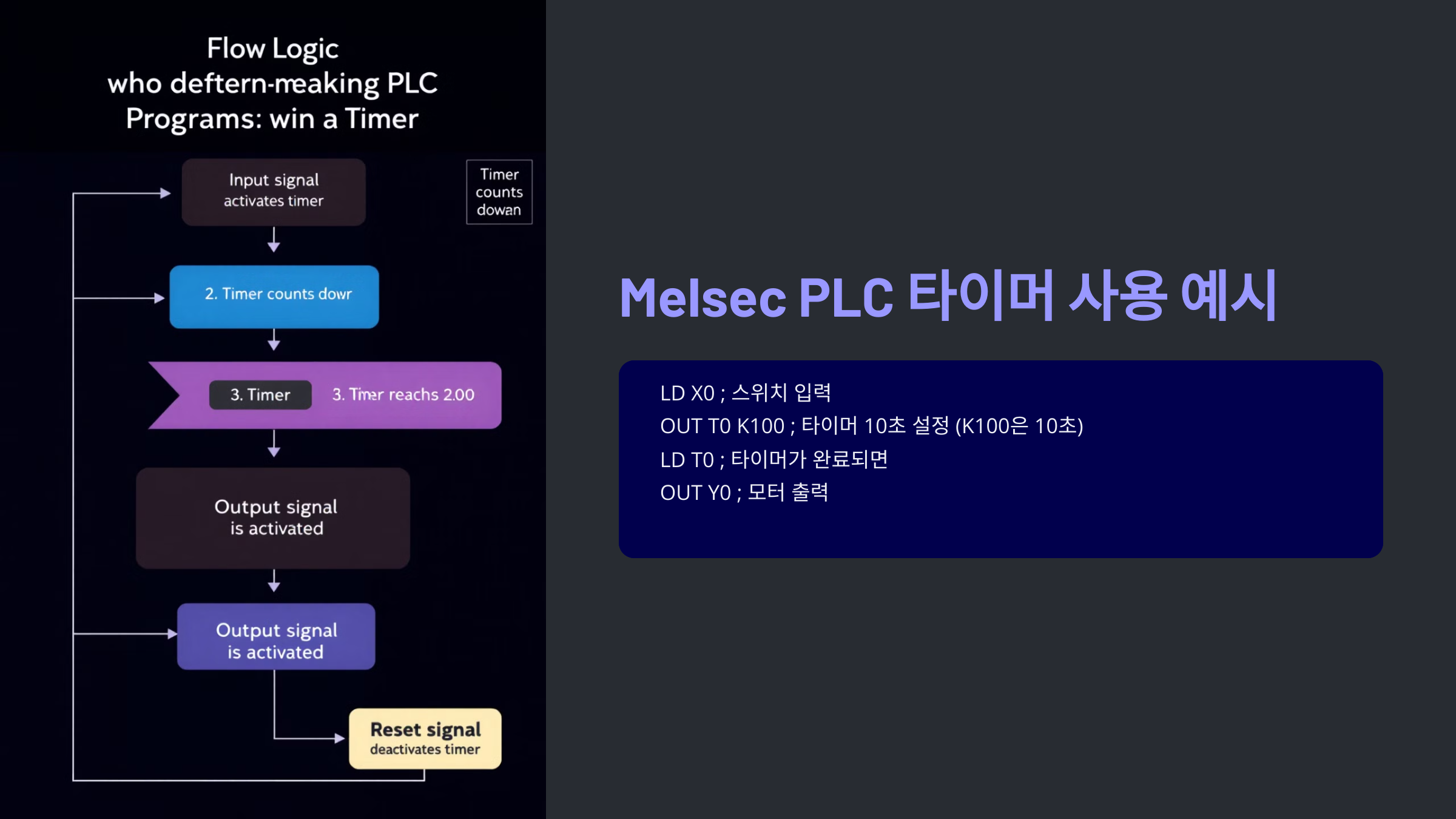

Melsec PLC 타이머 사용의 실제 예시

이제 실제로 Melsec PLC에서 타이머를 설정하고 사용하는 방법을 간단히 살펴보겠습니다. 예를 들어, FX3U 시리즈에서 모터를 10초 동안 작동시키고 자동으로 꺼지게 하는 프로그램을 작성한다고 가정해봅시다.

LD X0          ; 스위치 입력
OUT T0 K100    ; 타이머 10초 설정 (K100은 10초)
LD T0          ; 타이머가 완료되면
OUT Y0         ; 모터 출력

위 프로그램은 스위치 X0가 켜지면 타이머 T0가 10초 동안 동작한 후 모터 Y0를 켜는 간단한 제어 로직입니다. 이처럼 타이머는 매우 다양한 방식으로 사용될 수 있으며, 산업 환경에서 시간 기반 작업을 제어하는 데 매우 유용합니다.



최종 요약

Melsec PLC는 타이머 기능을 통해 복잡한 시간 기반 작업을 쉽게 구현할 수 있습니다. 모델에 따라 사용 가능한 타이머 수는 다르며, FX3U 시리즈는 최대 256개, Q 시리즈와 L 시리즈는 최대 4096개의 타이머를 지원합니다. 타이머 설정 시에는 시간 단위와 번호 중복 사용에 주의해야 하며, 적절한 타이머 타입을 선택하는 것이 중요합니다.

주요 요약:

• FX3U: 256개의 타이머 (T0~T255)
• Q 시리즈 & L 시리즈: 4096개의 타이머 (T0~T4095)
• 타이머 설정 시 시간 단위와 번호 중복에 주의

타이머의 효율적인 사용은 시스템의 정확한 동작과 효율성을 높이는 데 매우 중요합니다. 적절한 타이머 관리로 더욱 안정적인 자동화 시스템을 구축하세요!



자주 묻는 질문 (Q&A)

Q1: FX3U 시리즈에서 사용할 수 있는 타이머의 최대 개수는 몇 개인가요?

A1: FX3U 시리즈에서는 256개의 타이머를 사용할 수 있습니다. 타이머 번호는 T0부터 T255까지입니다.

Q2: Q 시리즈에서 타이머를 더 많이 사용할 수 있나요?

A2: 네, Q 시리즈에서는 최대 4096개의 타이머를 사용할 수 있습니다. 타이머 번호는 T0부터 T4095까지 지원됩니다.

Q3: 타이머를 여러 번 중복해서 사용할 수 있나요?

A3: 동일한 타이머 번호를 여러 곳에서 중복 사용하면 예기치 않은 동작을 일으킬 수 있으므로, 항상 고유한 타이머 번호를 사용하는 것이 좋습니다.

Q4: Melsec PLC에서 타이머의 시간 단위는 어떻게 설정하나요?

A4: 타이머의 시간 단위는 보통 **밀리초(ms)**로 설정되며, PLC 프로그램에서 K 값으로 시간을 설정합니다. 예를 들어, K100은 10초를 의미합니다.

Q5: PLC에서 타이머가 완료된 후 다른 작업을 자동으로 시작할 수 있나요?

A5: 네, 타이머가 완료되면 프로그램 내에서 이를 조건으로 다른 작업을 자동으로 실행할 수 있습니다. 예를 들어, 모터를 정지시키거나 다른 프로세스를 시작하는 동작을 구현할 수 있습니다.
