Mitsubishi의 MELSEC PLC는 산업 자동화에서 많이 사용되는 프로그래머블 로직 컨트롤러(PLC) 중 하나입니다. MELSEC PLC에서는 다양한 디바이스와 수의 표현 방식이 사용되죠. MELSEC에서 사용되는 주요 디바이스 타입과 수를 표현하는 방법에 대해 자세히 설명하겠습니다.

---

MELSEC PLC의 주요 디바이스

MELSEC PLC는 다양한 디바이스를 사용하여 데이터를 저장하거나 처리합니다. 각 디바이스는 특정한 주소를 가지며, 역할에 따라 데이터를 처리하거나 제어에 사용됩니다.

디바이스	설명	예시	비고
X	외부 입력 신호	X0, X1...	외부 센서, 스위치와 연결
Y	외부 출력 신호	Y0, Y1...	외부 액추에이터 제어
M	내부 릴레이	M0, M100...	프로그램 내 가상 릴레이
D	데이터 레지스터	D0, D1...	숫자 데이터 저장
T	타이머	T0, T1...	밀리초/초 단위 타이머
C	카운터	C0, C1...	이벤트나 신호 카운팅
S	스텝 릴레이	S0, S1...	시퀀스 제어에서 단계 구분

---

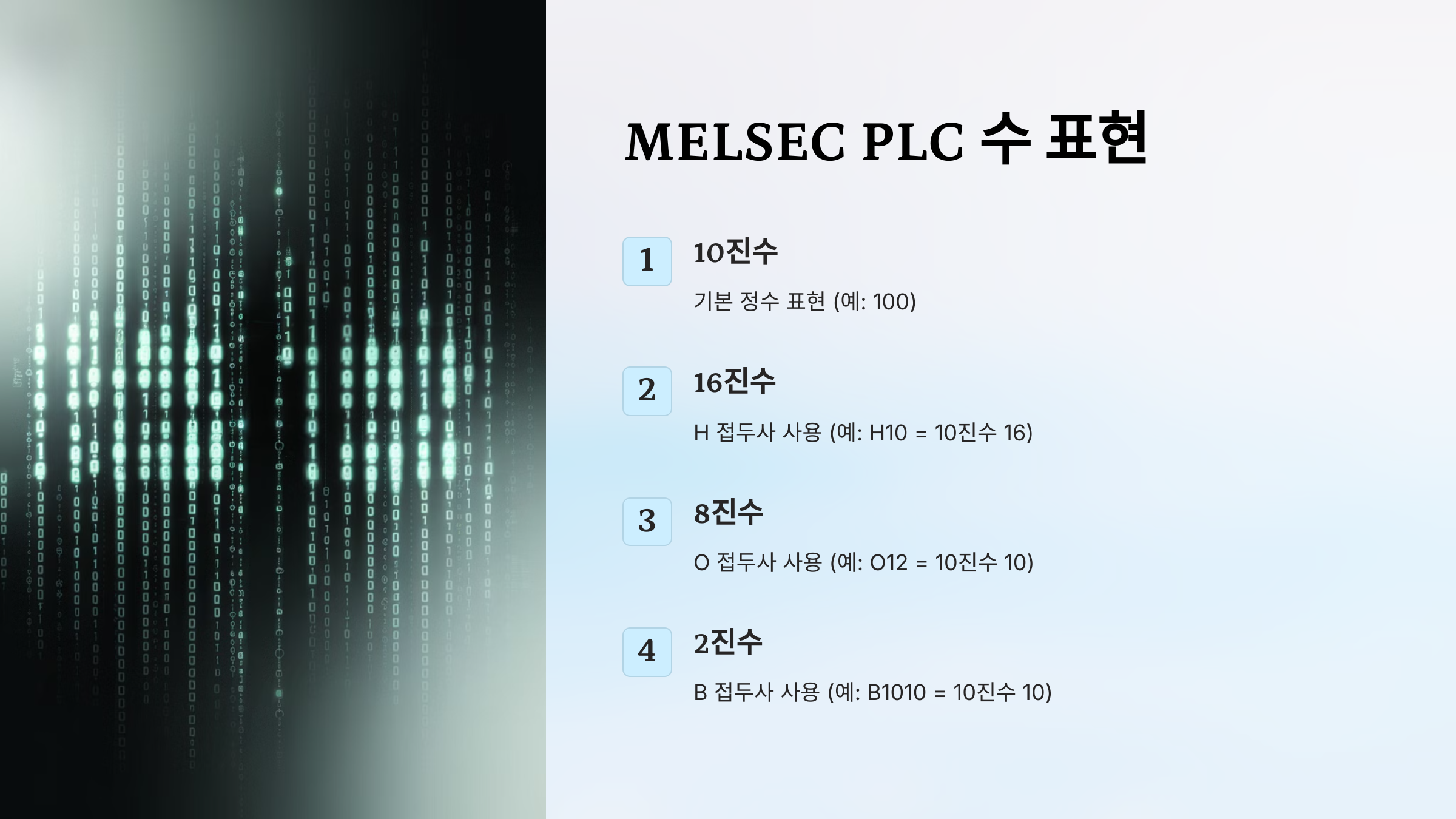

MELSEC PLC의 수 표현 방식

MELSEC PLC에서는 다양한 수의 표현 방법을 지원합니다. 각 표현 방식은 데이터 처리와 제어에 맞게 사용되며, 프로그램 작성 시 명확하게 구분해야 합니다.

표현 방식	설명	예시
10진수	기본적으로 사용하는 정수 표현 방식	100 → 10진수 100
16진수	H 접두사 사용	H10 → 16진수 10(=10진수 16)
8진수	O 접두사 사용	O12 → 8진수 12(=10진수 10)
2진수	B 접두사 사용	B1010 → 2진수 1010(=10진수 10)
BCD	Binary-Coded Decimal, 각 4비트가 0~9까지의 10진수를 나타내는 표현 방식	100 → BCD 0x0100

---

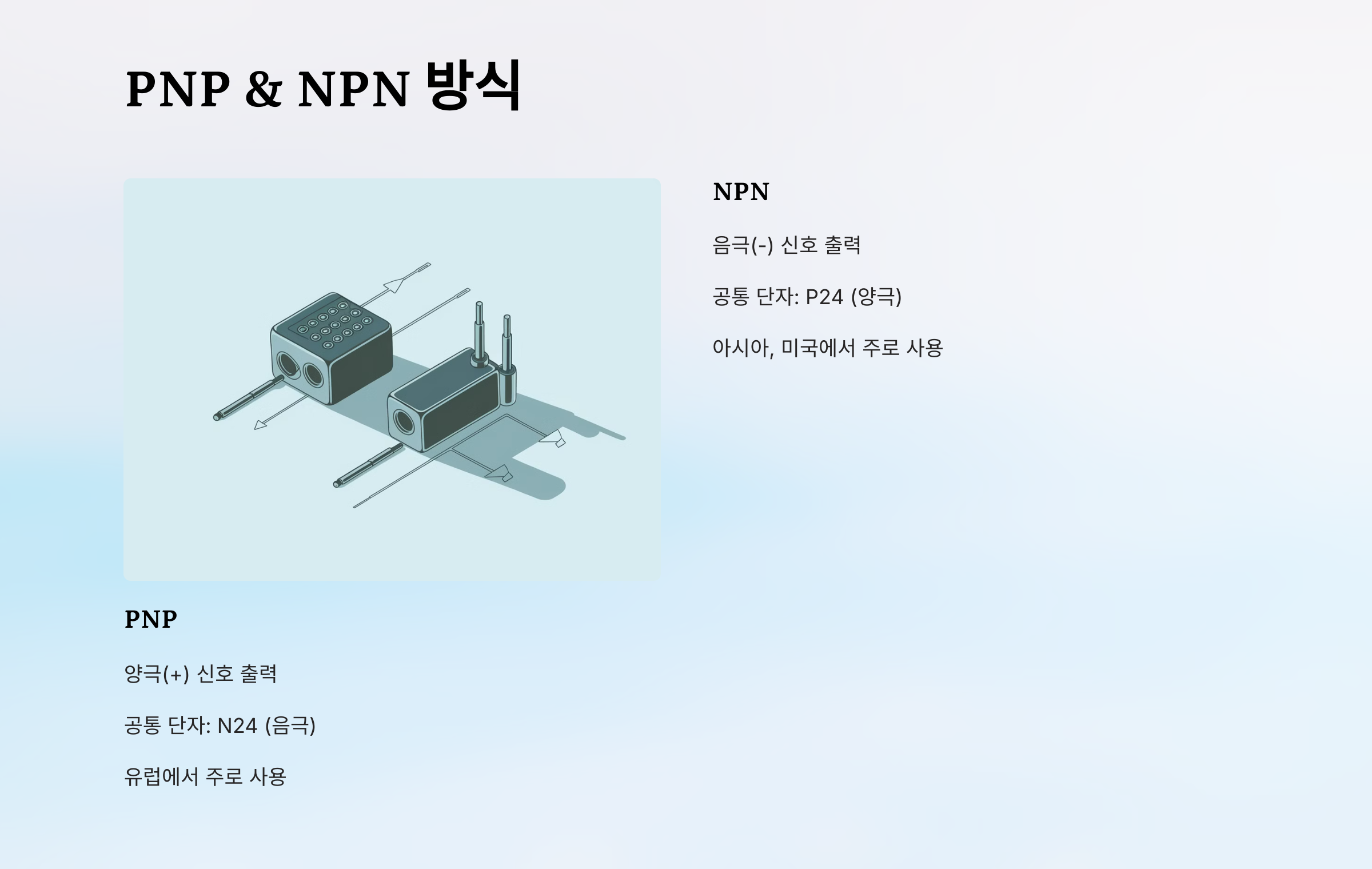

PNP와 NPN 방식

PLC 시스템에서는 PNP와 NPN이라는 두 가지 디지털 신호 처리 방식이 사용됩니다. 이 두 방식은 센서 및 외부 장치에서 신호가 전송되는 방법에 차이가 있습니다.

PNP 방식	NPN 방식
양극(+) 신호가 출력됨.	음극(-) 신호가 출력됨.
공통 단자는 N24 (음극).	공통 단자는 P24 (양극).
일반적으로 유럽에서 많이 사용.	아시아와 미국에서 많이 사용.

---

수식 및 연산자

MELSEC PLC에서 사용되는 주요 연산자는 데이터를 처리하고 제어하는 데 필수적입니다.

• + (더하기): 두 수를 더합니다.
• - (빼기): 두 수를 뺍니다.
• * (곱하기): 두 수를 곱합니다.
• / (나누기): 두 수를 나눕니다.
• MOV (이동): 데이터를 한 디바이스에서 다른 디바이스로 이동시킵니다.

---

마무리 정리

MELSEC PLC는 다양한 디바이스와 수 표현 방식을 지원하여 복잡한 산업 자동화 시스템을 효과적으로 제어할 수 있습니다. 디바이스는 각기 다른 역할을 수행하며, PNP/NPN 방식 및 다양한 수 표현을 정확하게 이해하는 것이 중요합니다. 이를 통해 PLC 시스템을 보다 효율적으로 설계하고 운영할 수 있습니다.

---

자주 묻는 질문 (Q&A)

Q1: MELSEC PLC에서 PNP와 NPN 중 어떤 방식을 선택해야 하나요?

A1: PNP와 NPN은 센서의 신호 전달 방식에 따라 다르며, 설치된 센서나 장치가 어느 방식을 지원하는지 확인하는 것이 중요합니다. PNP 방식은 양전압 신호를 출력하며, 유럽에서 많이 사용됩니다. 반면 NPN 방식은 음전압 신호를 사용하며 아시아나 미국에서 주로 사용됩니다.

Q2: MELSEC PLC에서 X와 Y 디바이스는 어떤 역할을 하나요?

A2: X 디바이스는 외부에서 입력 신호(센서, 스위치 등)를 받는 역할을 하고, Y 디바이스는 PLC에서 처리된 출력 신호를 외부 장치(램프, 모터 등)에 전달하여 제어하는 역할을 합니다.

Q3: MELSEC에서 16진수와 10진수를 어떻게 구분하나요?

A3: 16진수는 H 접두사를 사용하여 구분하며, 예를 들어 H10은 16진수로 10을 의미하고, 이는 10진수로 16입니다. 10진수는 별도의 접두사 없이 숫자 그대로 사용됩니다.

Q4: MELSEC의 데이터 레지스터(D 디바이스)에는 어떤 데이터를 저장하나요?

A4: D 디바이스(데이터 레지스터)는 주로 숫자 데이터를 저장하는 데 사용됩니다. 예를 들어, 카운터 값, 타이머 값, 연산 결과 등이 D 레지스터에 저장될 수 있으며, 16비트 또는 32비트 데이터를 저장할 수 있습니다.

Q5: BCD(Binary-Coded Decimal)란 무엇인가요?

A5: BCD(Binary-Coded Decimal)는 이진수로 숫자를 표현하는 방식 중 하나로, 각 4비트가 0부터 9까지의 10진수를 나타냅니다. 이는 주로 7세그먼트 디스플레이와 같은 디지털 장치에서 숫자를 표현할 때 유용합니다.
