지멘스 PLC 2D CAD 파일 다운로드 방법

지멘스 PLC 2D CAD 파일 다운로드 방법

지멘스 PLC를 설계하거나 배치할 때, 정확한 2D CAD 도면이 필요하신가요? 📐
공식 사이트에서 제공하는 도면을 활용하면 설계 정확도를 높이고, 문서화 작업을 효율적으로 진행할 수 있습니다.
지멘스 PLC의 2D CAD 파일을 다운로드하는 방법을 단계별로 안내해드릴게요.

지멘스 PLC 2D CAD 파일이 필요한 이유

• 정확한 설계: 실제 제품의 치수와 형상을 반영하여 설계 오류를 줄일 수 있습니다.
• 문서화 작업: 프로젝트 문서, 매뉴얼 등에 정확한 도면을 삽입하여 전문성을 높일 수 있습니다.
• 고객 커뮤니케이션: 고객에게 제품 구성이나 설치 방법을 시각적으로 설명할 수 있습니다.

공식 사이트에서 도면 다운로드하기

지멘스는 공식 지원 사이트에서 다양한 PLC 제품의 2D CAD 도면을 제공합니다.

반응형

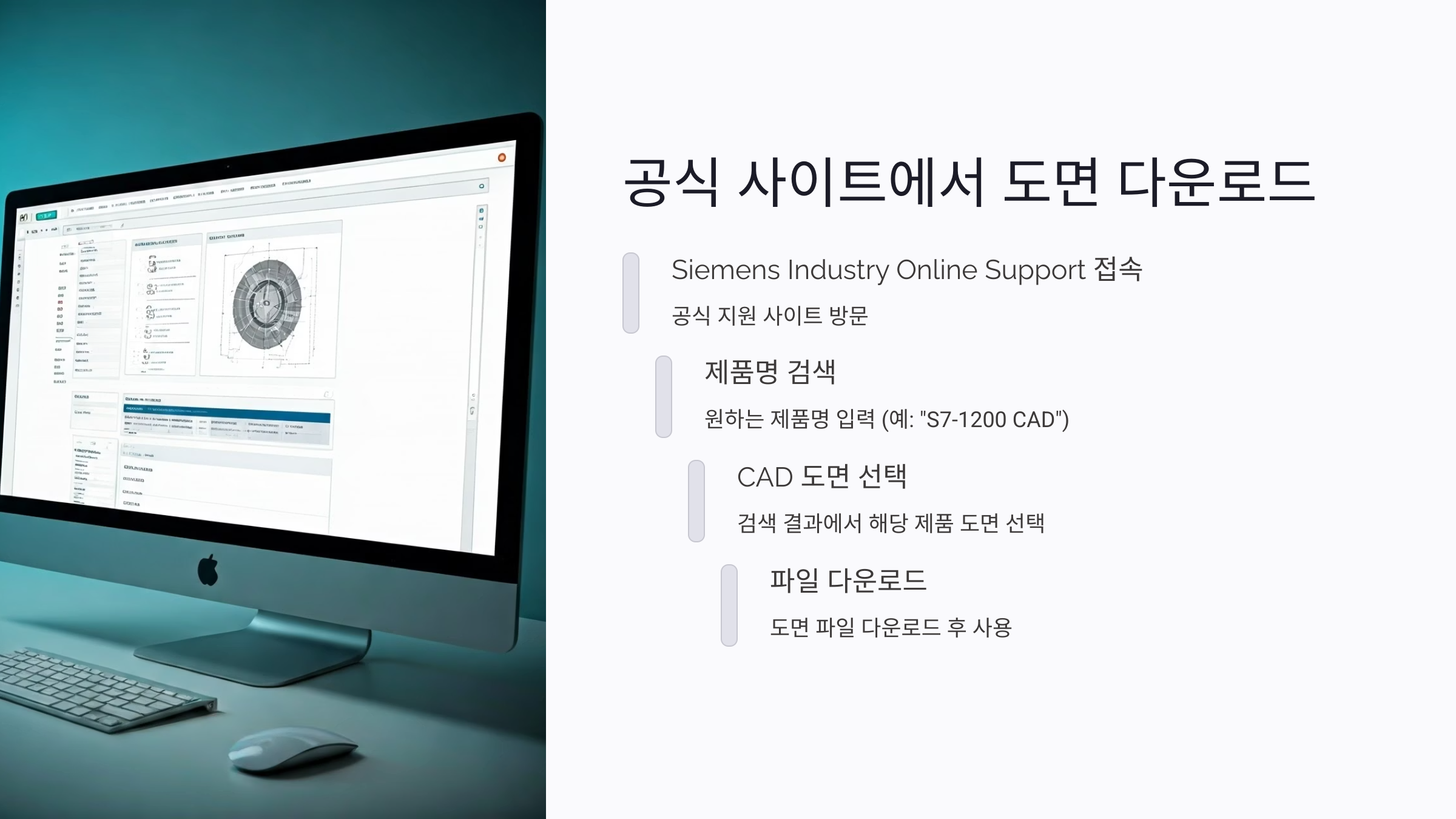

1. Siemens Industry Online Support 접속
2. 검색창에 원하는 제품명 입력 (예: "S7-1200 CAD")
3. 검색 결과에서 해당 제품의 CAD 도면을 선택
4. 도면 파일을 다운로드하여 사용

예를 들어, S7-22x 시리즈의 AutoCAD 형식 도면은 여기에서 다운로드할 수 있습니다.

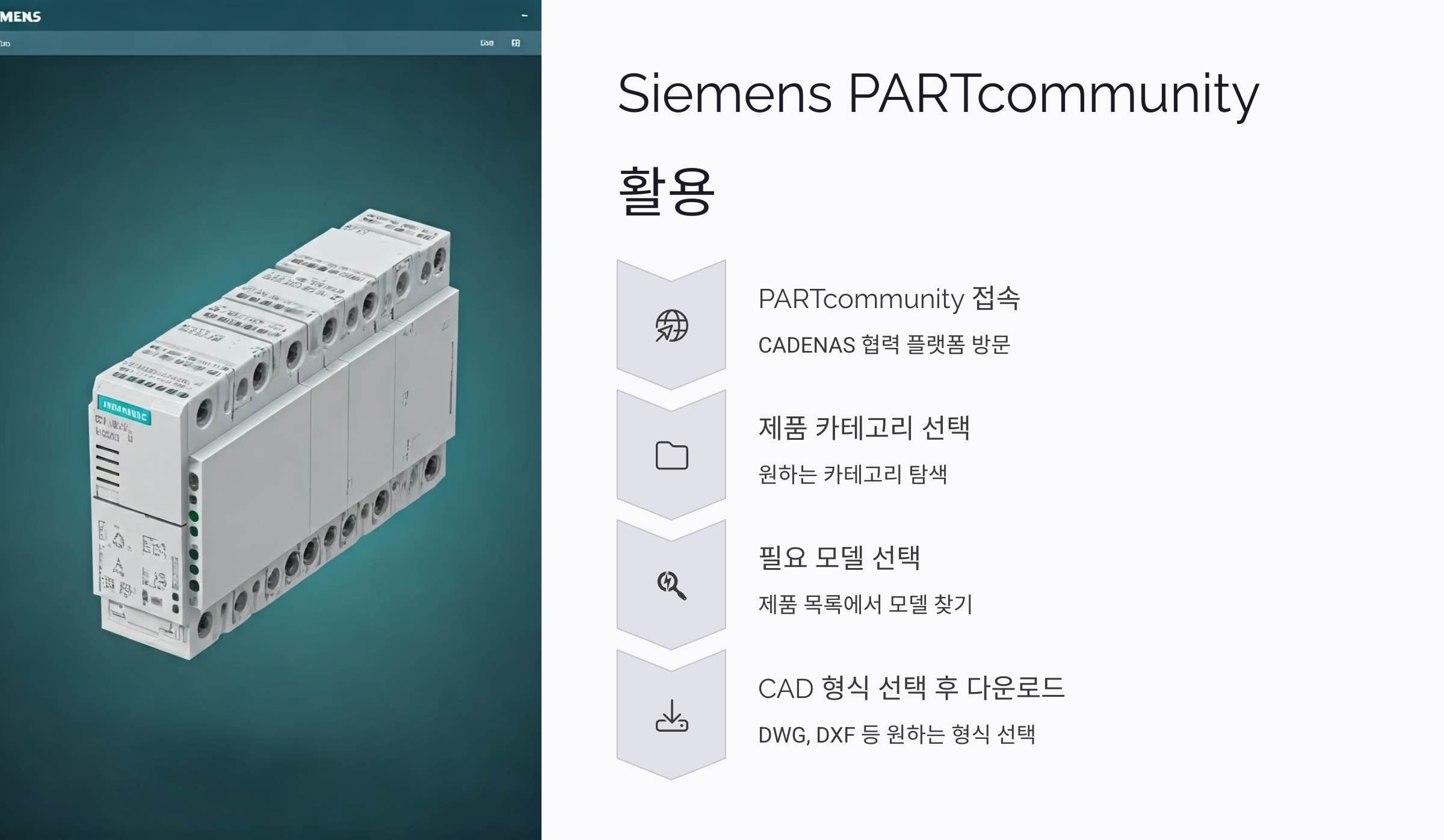

Siemens PARTcommunity 활용하기

지멘스는 CADENAS와 협력하여 다양한 제품의 2D 및 3D CAD 모델을 제공합니다.

1. Siemens PARTcommunity 접속
2. 원하는 제품 카테고리 선택
3. 제품 목록에서 필요한 모델 선택
4. 원하는 CAD 형식(DWG, DXF 등) 선택 후 다운로드

이 플랫폼을 활용하면 다양한 형식의 도면을 손쉽게 얻을 수 있습니다.

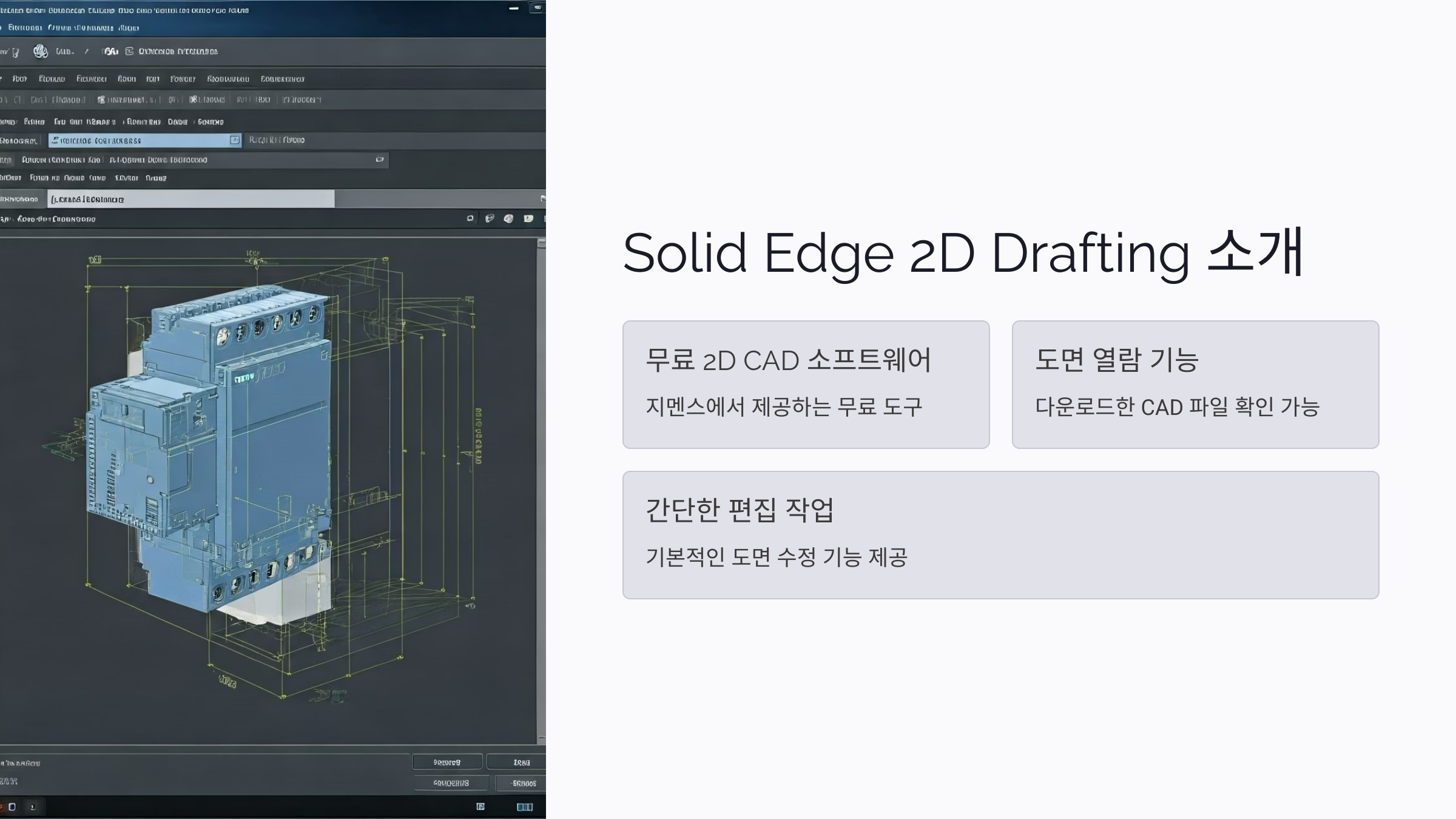

Solid Edge 2D Drafting 소개

지멘스는 무료 2D CAD 소프트웨어인 Solid Edge 2D Drafting을 제공합니다.
이 소프트웨어를 활용하면 도면을 열람하고, 간단한 편집 작업도 수행할 수 있습니다.

• Solid Edge 2D Drafting 다운로드

자주 묻는 질문(FAQ)

Q1. 모든 지멘스 PLC 제품의 도면이 제공되나요?

A1: 대부분의 주요 제품은 도면이 제공되지만, 일부 구형 모델이나 특수 제품은 도면이 없을 수 있습니다.

Q2. 도면 파일 형식은 어떤 것이 있나요?

A2: 일반적으로 DWG, DXF 형식이 제공되며, 일부 제품은 PDF 형식도 함께 제공됩니다.

Q3. 도면을 편집하려면 어떤 소프트웨어를 사용해야 하나요?

A3: AutoCAD, Solid Edge 2D Drafting 등 DWG, DXF 형식을 지원하는 CAD 소프트웨어를 사용하시면 됩니다.

Q4. 도면 다운로드 시 회원가입이 필요한가요?

A4: 일부 사이트는 회원가입이 필요할 수 있으나, 대부분의 도면은 비회원도 다운로드할 수 있습니다.

Q5. 도면을 상업적으로 사용해도 되나요?

A5: 도면의 사용 목적에 따라 다를 수 있으므로, 사용 전에 해당 사이트의 이용 약관을 확인하시기 바랍니다.

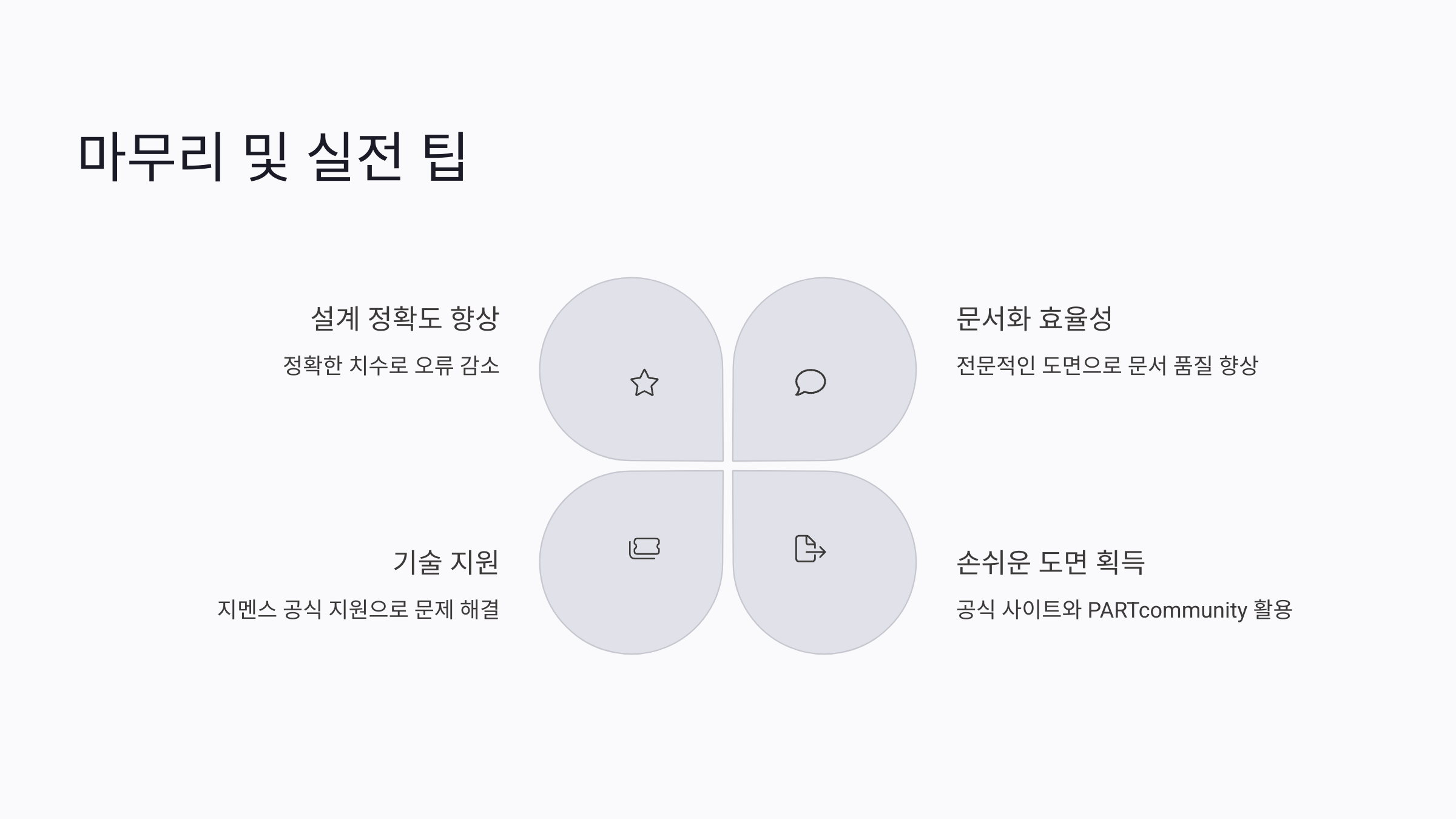

마무리 및 실전 팁

지멘스 PLC의 2D CAD 도면을 활용하면 설계 정확도를 높이고, 문서화 작업을 효율적으로 진행할 수 있습니다.
공식 사이트와 PARTcommunity를 적극 활용하여 필요한 도면을 손쉽게 얻어보세요!
